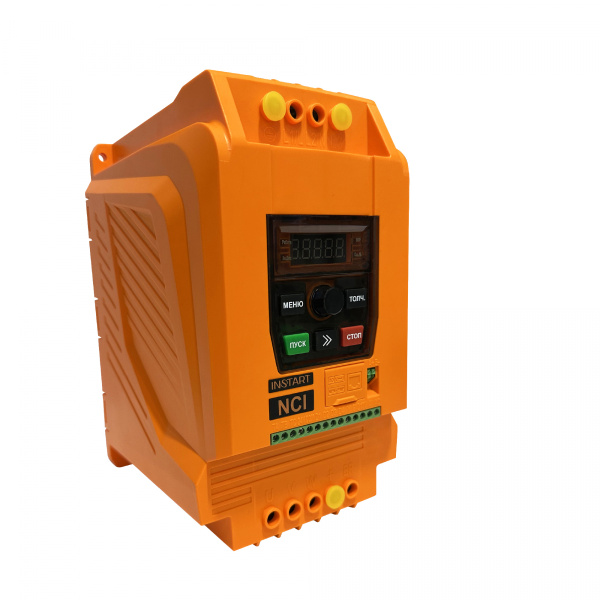

Серия NCI от INSTART — это новое поколение универсальных преобразователей частоты, которые сочетают в себе компактность, экономичность и широкий функционал. Устройства предназначены для управления различными типами электродвигателей и востребованы как в промышленности, так и в системах вентиляции и насосных агрегатах.
Благодаря применению современных технологий и материалов производителю удалось существенно уменьшить габариты и стоимость преобразователей без потери качества.
Широкие возможности подключения
В серии NCI представлена обширная линейка моделей с различными вариантами входного и выходного напряжения. Это позволяет подключать к преобразователям частоты самые разные устройства. Дополнительно предусмотрена возможность подключения выносного задатчика скорости ПУ ATV.
Ключевые преимущества
Компактность. Оптимальные габаритные размеры позволяют экономить место в шкафу управления.
- Простота использования. Минимально необходимый набор настроек и функций для решения стандартных задач.
- Встроенный протокол ModBUS RTU. В базовой комплектации.
- Расширенный ПИД-регулятор. Обеспечивает поддержание постоянного значения заданного параметра (например, давления или температуры) путём управления скоростью электродвигателя.
- Удобство монтажа. Модели мощностью до 7,5 кВт устанавливаются на DIN-рейку, более мощные — на монтажную панель. Конструкция корпуса позволяет монтировать преобразователи без воздушных зазоров.
- Бесконечный потенциометр. Функция ввода доступна как на встроенной, так и на выносной панели управления.
- Нестираемое обозначение клемм. Упрощает подключение и обслуживание.
Оптимальная совокупность защитных функций
Преобразователи частоты серии NCI оснащены комплексом защит, обеспечивающих надёжную и безопасную работу оборудования:
- токовая защита от перегрузки двигателя;
- токовая защита мгновенного действия;
- защита двигателя от перегрева;
- защита от замыкания выходных фаз на землю;
- защита от перегрева выходных каскадов;
- защита от повышенного или пониженного напряжения;
- защита от пропадания фазы на входе;
- защита от ошибок передачи данных;
- защита от пропадания фаз на выходе.
Система обозначения
Структура условного обозначения преобразователей частоты INSTART серии NCI:
-
Серия — NCI.
-
Режим G — общепромышленный*.
-
Мощность электродвигателя (кВт) для общепромышленного режима (G).
-
Режим P — насосный**.
-
Мощность электродвигателя (кВт) для насосного режима (P).
-
Номинальное напряжение:
- 1: вход 1~230 (230) В, 50/60 Гц; выход 1~230 (230) В
- 2: вход 1~230 (230) В, 50/60 Гц; выход 3~230 (230) В
- 3: вход 1~230 (230) В, 50/60 Гц; выход 3~400 (400) В
- 4: вход 3~400 (400) В, 50/60 Гц; выход 3~400 (400) В
- 6: вход 3~690 (660) В, 50/60 Гц; выход 3~690 (660) В
- Встроенный тормозной модуль.
-
Дополнительные опции:
- СЗС — дополнительное покрытие лаком;
- КМП-П — защитное покрытие плат компаундом;
- FM — «пожарный режим»;
- SM — работа с синхронными двигателями.
Примечания:
Общепромышленный режим (G) — используется с нагрузкой, имеющей постоянный вращающий момент. Величина момента, необходимого для приведения механизма в действие, не зависит от скорости вращения. Примеры: конвейеры, экструдеры, компрессоры, скважинные насосы.
*Насосный режим (P) — используется с нагрузкой, имеющей переменный вращающий момент. Для таких нагрузок характерен низкий вращающий момент при низкой частоте вращения и более высокий — при увеличении скорости. Типичный пример — насосы. Однако насосы с высоким пусковым моментом (скважинные, для перекачки вязких жидкостей, вакуумные) необходимо подбирать по общепромышленному режиму (G).
