Описание
Насос с вертикальным расположением эффективно справляется с удалением конденсата и жидкостей с не агрессивной средой из различных систем. Изготавливается из чугуна и прочих качественных материалов. Оснащен приводным электродвигателем мощностью 250 кВт. Работает в сетях с частотой 50 Гц и напряжением 380 В.
Может работа с давлением на входе до 0,69 МПа. Одно из ключевых преимуществ - возможность поворота всасывающего патрубка, что существенно упрощает монтажа агрегата. Оснащен износоустойчивыми деталями и узлами, что гарантирует длительный срок эксплуатации.
Технические характеристики
Подача, м3/ч: 200 Напор, м: 220 КПД насоса, %: 65 Давление на входе в насос, МПа (кгс/см2), не более: 0,69(7) Мощность электродвигателя, кВт: 250 Частота вращения, с-1 (об/мин): 50(3000) Род тока: переменный Напряжение, В: 380 Частота тока, Гц: 50 Масса агрегата, кг: 2600Характеристика насоса

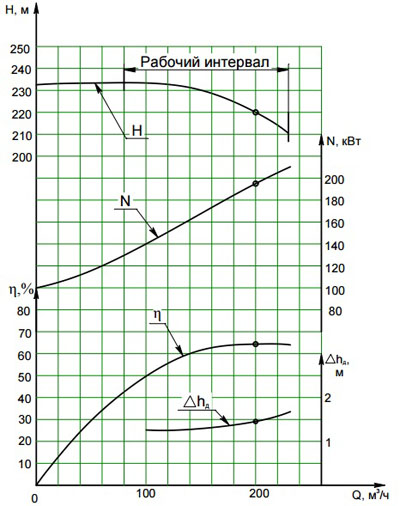

Характеристика агрегата 1КсВ 200-220-1.
Частота вращения 49 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1КсВ 200-220-1.
Типоразмер насоса | Типоразмер двигателя | Мощность, кВт | Размеры, мм | |||||||||||||||||||||||||||
H | H1 | H2 | H3 | H4 | B1 | B2 | B3 | B4 | L1 | L2 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | b1 | b2 | d | d1 | d2 | n1 | n2 | |||
1КсВ 200-220-1 |
5АН280 | 250 | 2964 | 1833 | 1190 |
940±1 |
380±0,5 | 450 | 900 | 750 | 650 | 1000 | 1100 | 630 | 390 | 350 | 250 | 320 | 310 | 278 | 200 | 360 | 750 | 25 | 37 | 35 | 22 | 26 | 12 | 12 |
