Характеристики
Подача, м3/ч
—
21.6
Mощность двигателя, кВт
—
22
Давление на выходе из насоса, МПа, не более
—
25
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 294 487 ₽
Нашли дешевле?
Выберите нужный вариант товара
Насос А1 3В 16/25-22/25Б-ТВ1-Р1 без рамы, без двигателя
Взрывозащищенность:
N
Комплектация трехвинтовых насосов:
без рамы, без двигателя
Коррозионностойкость:
N

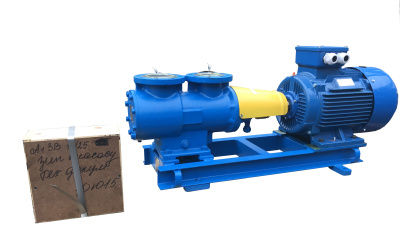

А1 3В 16/25-22/25Б-ТВ1-Р1-22 агрегат с общепромышленным двигателем 22 кВт (АИР180S2)
Взрывозащищенность:
N
Комплектация трехвинтовых насосов:
агрегат с общепромышленным двигателем
Коррозионностойкость:
N
294 487 ₽/шт
Варианты цен
294 487 ₽/шт
А1 3В 16/25-22/25Б-ТВ1-Р1-22-Е агрегат со взрывозащищенным двигателем 22 кВт (BA180S2)
Взрывозащищенность:
N
Комплектация трехвинтовых насосов:
агрегат со взрывозащищенным двигателем
Коррозионностойкость:
N
375 253 ₽/шт
Варианты цен
375 253 ₽/шт
Описание
Технические характеристики
(Старое обозначение А1 3В 16/25-20/25Б)Подача, м³/ч, не менее - 21,6
Частота вращения, об/мин - 2900
Частота вращения, c˜¹ - 48
Давление на выходе из насоса, кгс/см² не более - 25
КПД насоса, % - 71
Напряжения сети, В - 220/380
Частота тока, Гц - 50
Вид тока - переменный
Допускаемая вакуумметрическая высота всасывания, м - 5
Насос трехвинтовой
№ поз. | Наименование детали | Кол-во шт. | № поз. | Наименование детали | Кол-во шт. |
1 | Шпонка 8x7x1 | 1 | 18 | Прокладка | 2 |
2 | Торцовое уплотнение | 19 | Штифт полый | 1 | |
УТ28Б | 1 | 20 | Втулка | 1 | |
3 | Прокладка | 1 | 21 | Подшипник 306 | 1 |
4 | Винт ведущий | 1 | 22 | Проставка | 1 |
5 | Обойма | 1 | 23 | Передняя крышка | 1 |
6 | Винт ведомый | 2 | 24 | Крышка сальника | 1 |
7 | Корпус | 1 | 26 | Втулка сгонная | 1 |
8 | Втулка ведущего винта | 1 | 27 | Винт ВМ4-6дх8.14Н | 1 |
9 | Втулка ведомого винта | 2 | 28 | Болт М8х25.56 | 4 |
10 | Штуцерное соединение | 1 | 29 | Стопорное кольцо АЗО | 1 |
11 | Прокладка | 1 | 30 | Стопорный винт | 1 |
12 | Специальная пробка | 1 | 31 | Болт М 12x35.56 | 12 |
13 | Пружина | 1 | 32 | Прокладка | 2 |
14 | Шарик Б10-200 | 1 | 33 | Задняя крышка | 1 |
16 | Прокладка | 1 | 34 | Стяжка | 1 |
17 | Пробка | 1 | 35 | Болт М12-35.56 | 12 |

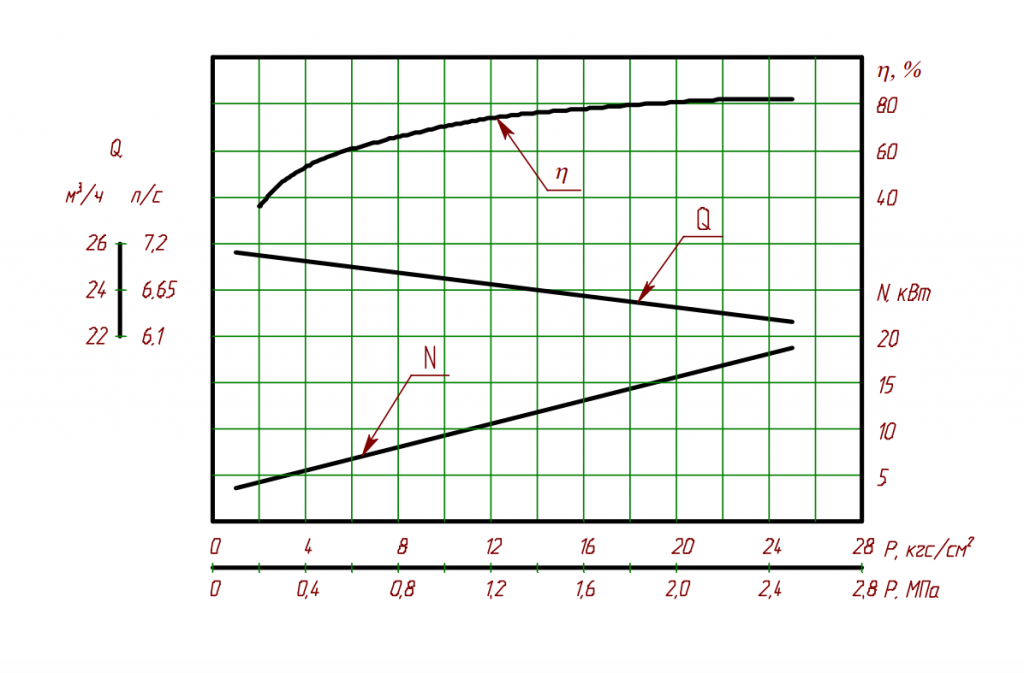

Характеристика насоса А1 3В 16/25
Жидкость – масло минеральное
Вязкость – 0,76*10-4 м 2 /с (10°ВУ)
Частота вращения – 48 с-1 (2900 об/мин)
Вакуумметрическая высота всасывания – 5 м
Габаритный чертеж электронасосных агрегатов
Типоразмер агрегата | Марка двигателя | L±10 | L1 ±5 | L2±20 | h+10 | A | A1 | B1+10 | B2+10 | H+10 | h1 ±10 | h2±5 | Мощность двигателя, кВт |
А1 3В 16/25- 20/25Б |
AHMP180S2 BA180S2 |
1290 1220 |
950 | 545 | 230 | 690 | 410 | 446 | 296 |
637 542 |
290 | 435 | 22 |
А1 3В 16/25- 20/25Б |
AHP180S2 A180S2 |
1220 1235 |
950 | 530 | 230 | 690 | 410 | 446 | 296 |
542 527 |
290 | 435 | 22 |
