Описание
К 160/30 насос центробежный, консольный для чистой холодной и горячей воды. Применяются в дополнительной циркуляции для ЖКХ, перекачки технической воды на предприятиях, в пожаротушении. С агрессивностью вод согласно рН (6-9), тв. включения до 1% и менее 0,2 мм. Подвод жидкости осевой, рабочее колесо разгружено импеллером, от воздействия осевой силы. Собственных опорных лап нет. К 160/30 имеет показатели большой подачи воды 160 м3/ч, напор 30 м, давление на входе 0,25 МПа, хороший кавитационный запас 4,2 м, высокий КПД 75%, мощный насос – 20 кВт. Частота вращения вала 1450 об/мин, напряжение переменного тока для привода 220/380 В.
Технические характеристики
| Подача (номин.), м³/ч | 160 |
| Напор, м | 30 |
| Давление на входе в насос, кгс/см², не более | 2.5 |
| Мощность потребляемая насосом (макс.), кВт | 20 |
| Частота вращения, об/мин | 1450 |
| Частота вращения, c˜¹ | 24.2 |
| КПД насоса, % | 75 |
| Напряжения сети, В | 220; 380 |
| Частота тока, Гц | 50 |
| Вид тока | переменный |
| Допускаемый кавитационный запас, м, не более | 4.2 |
| Тип конструкции насоса | консольные |
| Область применения |
водозабор поверхностный, водоснабжение горячее, водоснабжение холодное, металлургия, горное дело |
| Перекачиваемая среда | вода чистая, вода горячая |

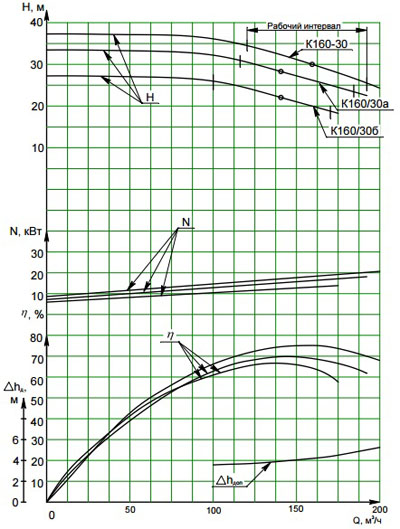

Характеристика насоса
Характеристика насоса серии К160/30.
Частота вращения 24 с-1 (n=1450 об/мин)
Жидкость-вода, плотность 1000 кг/м3

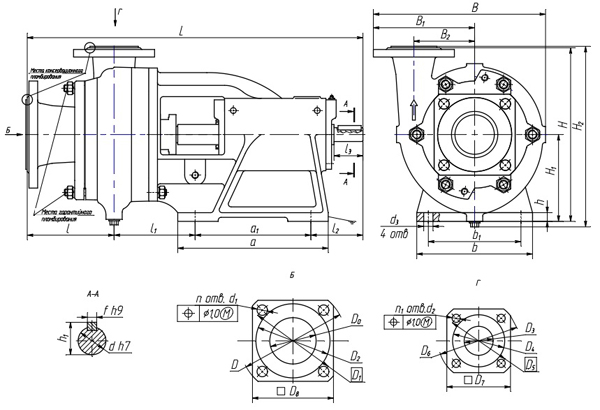

Габаритные размеры
Габаритные размеры насосов серии К 160/30.
| Типоразмер насоса | Размеры, мм | |||||||||||||||||
| H2 | H1 | H | f | h1 | h | B2 | B1 | B | b1 | b | a1 | a | l3 | l2 | l1 | l | L | |
| К 160/30 | 537 | 200 | 480 | 12 | 45 | 25 | 200 | 302 | 257 | 265±0,7Z | 310 | 200±0,7Z | 264 | 103 | 237 | 214 | 179 | 830 |
| Типоразмер насоса | Размеры, мм | |||||||||||||
| d | d1 | d2 | d3 | D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D | |
| К 160/30 | 42 | 18 | 18 | 17 | 260 | 150 | 225 | 202 | 100 | 148 | 170 | 205 | - | - |
