Характеристики
Артикул
—
A2D250AA0202
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
переменный
Номинальное напряжение
—
400 В
Скорость вращения
—
2650 об/мин
Входная мощность
—
110 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

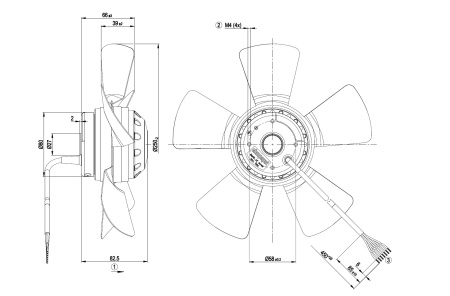

AC осевой вентилятор прямые лопасти (A серии)
Измерение: LU-69121-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Измерение: LU-69123-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Схема подключения:
Двигатель трехфазного тока | |
? | Соединение по схеме треугольника |
Y | Соединение по схеме звезды |
L1 | =U1 = черный |
L2 | =V1 = синий |
L3 | =W1 = коричневый |
W2 | желтый |
U2 | зеленый |
V2 | белый |
PE | зеленый/желтый |
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-69121-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 2650 | 110 | 0,22 | 1720 | 0 | 1010 | 0 |
2 | 400 | 2620 | 126 | 0,23 | 1595 | 40 | 940 | 0,16 |
3 | 400 | 2600 | 131 | 0,24 | 1410 | 80 | 830 | 0,32 |
4 | 400 | 2595 | 131 | 0,24 | 1090 | 120 | 645 | 0,48 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-69123-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 2950 | 160 | 0,26 | 1870 | 0 | 1100 | 0 |
2 | 400 | 2850 | 177 | 0,28 | 1720 | 50 | 1010 | 0,2 |
3 | 400 | 2810 | 184 | 0,29 | 1485 | 100 | 875 | 0,4 |
4 | 400 | 2805 | 184 | 0,29 | 1200 | 140 | 705 | 0,56 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Артикул
|
A2D250AA0202 |
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
переменный |
Номинальное напряжение
|
400 В |
Скорость вращения
|
2650 об/мин |
Входная мощность
|
110 Вт |
Потребляемый ток
|
0.22 А |
Минимальная температура окружающей среды
|
-25 [°C] |
Максимальная температура окружающей среды
|
70 [°C] |
Степень защиты
|
в зависимости от монтажного положения согл. EN 60034-5 KLM |
Монтажное положение
|
Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
Максимально допустимая темп.окружающей среды
|
°C + 80 |
Минимально допустимая темп.окружающей среды
|
°C - 40 |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H1 |
Количество лопаток
|
5 |
Диаметр крыльчатки
|
мм 250 |
Вес
|
kg 2.05 |
Одно/трехфазная сеть
|
3~ |
