Характеристики
Площадь поверхности теплообмена, м2
—
21.2
Расчетный тепловой поток, МВт
—
2.29
Номинальный расход воды, т/ч
—
103.5
По запросу
Нашли дешевле?
Выберите нужный вариант товара

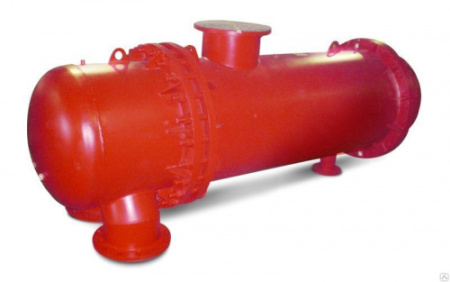

Подогреватель кожухотрубный ПП 1-21-7 II Латунь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал трубной системы:
Латунь
Подогреватель кожухотрубный ПП 1-21-7 II Нержавейка
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал трубной системы:
Нержавейка
Описание
Технические характеристики
Температурный график, °С: 70/95 Максимальное избыточное рабочее давление пара, МПа: 0,68 Площадь поверхности нагрева, м²: 21,2 Номинальный расход воды, т/ч: 103,5 Расчетный тепловой поток, МВт (Гкал/ч): 2,29 (1,99) Масса подогревателя, кг: 959Габаритные размеры
Подогреватель пароводяной ПП1 (с эллиптическими днищами)
Подогреватель пароводяной ПП2 (с плоскими днищами)
| Типоразмер | Габаритные размеры, мм | |||||||||||||||||||||||||
| Дн | Ду | Ду1 | Ду2 | L | I | I1 | I2 | I3 | I4 | h1 | h2 | h3 | h4 | Дб | Дб1 | Дб2 | d | d1 | d2 | Z | Z1 | Z2 | a | b | c | |
|
ПП 1-21-7 II |
530 | 200 | 150 | 80 | 2785 | 607 | 512 | 1300 | 1100 | 355 | 420 | 440 | 477 | 420 | 295 | 240 | 160 | 22 | 22 | 18 | 8 | 8 | 4 | 500 | 380 | 220 |
